Forgiati certificati ABS: di cosa hanno bisogno i cantieri navali prima di ordinare parti marine

Un cantiere navale rifiuta un albero dell'elica forgiato durante l'ispezione in entrata. La chimica è corretta, i risultati di trazione sono positivi e il certificato dello stabilimento sembra completo. Ciò che manca è la firma del perito ABS sul registro del test, quindi il pozzo non può entrare in una nave classificata senza una concessione o una ripetizione del test. Quell'intervallo può aggiungere da tre a cinque settimane al programma di una nuova costruzione, e la forgiatura stessa è perfettamente sana.

I forgiati certificati ABS non sono semplicemente forgiati con un rapporto di prova allegato. Si tratta di componenti realizzati in base ad un accordo di indagine con l'American Bureau of Shipping, in cui il grado del materiale, il calore dell'acciaio, il percorso di forgiatura, il buono di prova, i record del trattamento termico e le dimensioni finite vengono verificati rispetto alle regole ABS per materiali e saldatura. Il certificato è il passaggio finale di quella catena, non tutta.

Questa guida illustra ciò che conferma il certificato, quali parti forgiate normalmente ne hanno bisogno, come le fasi di rilevamento si adattano a un normale percorso di produzione e i punti di guasto che causano il maggior numero di rilavorazioni.

Ciò che conferma effettivamente un certificato ABS su una forgiatura

L'ABS funziona su due livelli e la loro confusione provoca la maggior parte dei ritardi. Il primo è l'approvazione del produttore, attraverso un'approvazione dei lavori o una valutazione della produzione che conferma che l'impianto, il controllo del processo e le strutture di prova sono adatti allo scopo della fornitura. La seconda è la certificazione del singolo prodotto, in cui un ispettore verifica che un articolo o lotto specifico sia stato prodotto secondo un grado accettato, testato come richiesto e tracciabile in base al calore dell'acciaio.

Per gli alberi, l'ABS riconosce i gradi di forgiatura dal Grado 2 al Grado 5, con un carico di snervamento crescente e un controllo più rigoroso della chimica e del trattamento termico all'aumentare del grado. Le parti strutturali e di mantenimento della pressione seguono capitoli di regole separate. Un grado più alto non è automaticamente migliore: un pozzo di grado 5 richiede un controllo più attento del forno e qualsiasi deviazione nella registrazione del trattamento termico diventa un rischio diretto per la certificazione.

Quali parti forgiate necessitano normalmente della certificazione ABS

Su una nave classificata, i requisiti seguono la funzione. I componenti il ​​cui guasto comporterebbe un costo per la propulsione, lo sterzo o un limite di pressione sono quelli che l'ABS si aspetta di vedere sotto indagine.

• Alberi portaelica, alberi intermedi, alberi astucci e alberi reggispinta
• Asse del timone, perni del timone e componenti del supporto del timone
• Giunti e flange forgiate che fanno parte della linea d'assi
• Bulloni marini, prigionieri e dadi idraulici per giunti e gruppi timone
• Ingranaggi, pignoni e alberi per i principali riduttori di propulsione
• Macchinari di copertura e componenti di ormeggio laddove la notazione lo richiede

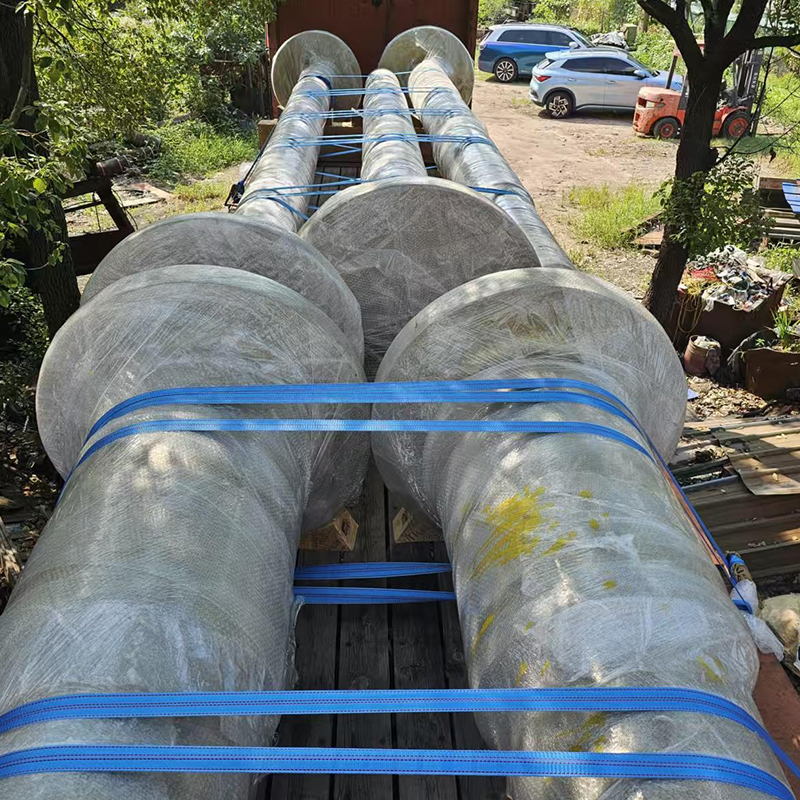

Forgiati di alberi di elica per navi marine classificate Forgiatura di alberi portaelica C45E per trasmissioni marine critiche, con peso di 10.500 kg e grandi dimensioni; verificare le esigenze del sondaggio prima di ordinare. Visualizza il prodotto →

Le parti esterne alla catena di propulsione e di sterzo vengono trattate diversamente. Un albero di pompa o una staffa forgiata potrebbero non richiedere alcuna certificazione dell'unità o solo un certificato del materiale, a seconda della notazione della classe e dello stato di bandiera. Risolvi la questione prima che venga effettuato l'ordine di acquisto, non dopo che la forgiatura è terminata. Una visione più ampia della stessa famiglia si trova nel nostro pezzi fucinati di macchinari navali e portuali gamma.

Il percorso dell'indagine dall'ordine di acquisto alla consegna

La certificazione è una sequenza e ogni passaggio si collega a quello successivo. Saltare avanti raramente fa risparmiare tempo.

1. Controllo delle regole e revisione del disegno: verificare la notazione della classe, il grado richiesto, il programma di prova e l'eventuale temperatura di prova di impatto prima del rilascio del disegno.
2. Selezione dell'acciaio: ogni cola deve essere tracciabile e, ove richiesto, prodotta da uno stabilimento autorizzato. Un voto simile proveniente da una fonte non approvata non può essere risolto con il solo test.
3. Forgiatura: vengono registrati il ​​rapporto di riduzione, l'intervallo di temperatura di forgiatura e il numero di riscaldamenti. La riparazione della saldatura non è una decisione dell'officina; necessita di un'approvazione preventiva e solitamente di un trattamento termico ripetuto.
4. Trattamento termico: normalizzazione o tempra e rinvenimento in base al grado, con grafici del forno, posizione della carica e registrazioni della termocoppia conservati per il pacchetto di certificazione.
5. Tagliando di prova: prelevato da un prolungamento sulla forgiatura, o da un pezzo di prova forgiato separatamente a cui è stato applicato lo stesso rapporto di riduzione e trattamento termico del pezzo che rappresenta.
6. Prove assistite: prove di trazione, impatto e durezza eseguite con la geometria presente o secondo un accordo di sorveglianza concordato per i lavori approvati.
7. Esame e controllo dimensionale: esame ultrasonico al livello di accettabilità richiesto, ispezione magnetoscopica sulle superfici finite ove specificato e rapporto dimensionale rispetto al disegno approvato.
8. Marcatura e rilascio del certificato: numero di colata, grado, identità della parte e timbro del geometra applicati in modo che la tracciabilità sopravviva alla lavorazione e alla verniciatura.

Punti di ispezione Gli acquirenti dovrebbero bloccarsi prima del rilascio

La maggior parte delle controversie sui forgiati certificati ABS risalgono a dettagli concordati troppo tardi. Vale la pena scrivere questi articoli nell'ordine di acquisto.

• Corrispondenza del voto: il voto sul disegno deve corrispondere a un voto accettato per quella domanda. Il passaggio al grado superiore modifica i requisiti di impatto e il controllo del forno.
• Posizione tagliando di prova: i tagliandi normalmente provengono da un prolungamento nella direzione della sollecitazione principale di lavoro, non dal corpo del pezzo.
• Ambito del test: test di trazione per calore, test di impatto alla temperatura di progetto e un sondaggio di durezza nella sezione in cui la norma lo richiede.
• Livello e copertura dell'esame: concordare in anticipo il piano di scansione, lo standard di riferimento e il formato del rapporto, altrimenti il ​​pezzo potrebbe necessitare di un secondo esame dopo la lavorazione di sgrossatura.
• Politica di riparazione: nessuna riparazione di saldature senza approvazione e nessuna fusione delle indicazioni della superficie senza una procedura documentata.
• Sovrametallo di lavorazione: poiché le tolleranze del forgiato e del finito sono cose diverse. Lasciare materiale sufficiente per l'esame e la lavorazione finale senza tagliare al di sotto della sezione specificata.
• Set di documentazione: certificato, tabelle del forno, rapporti di prova, rapporti di esame e rapporto dimensionale, tutti con riferimenti incrociati alla revisione del disegno.

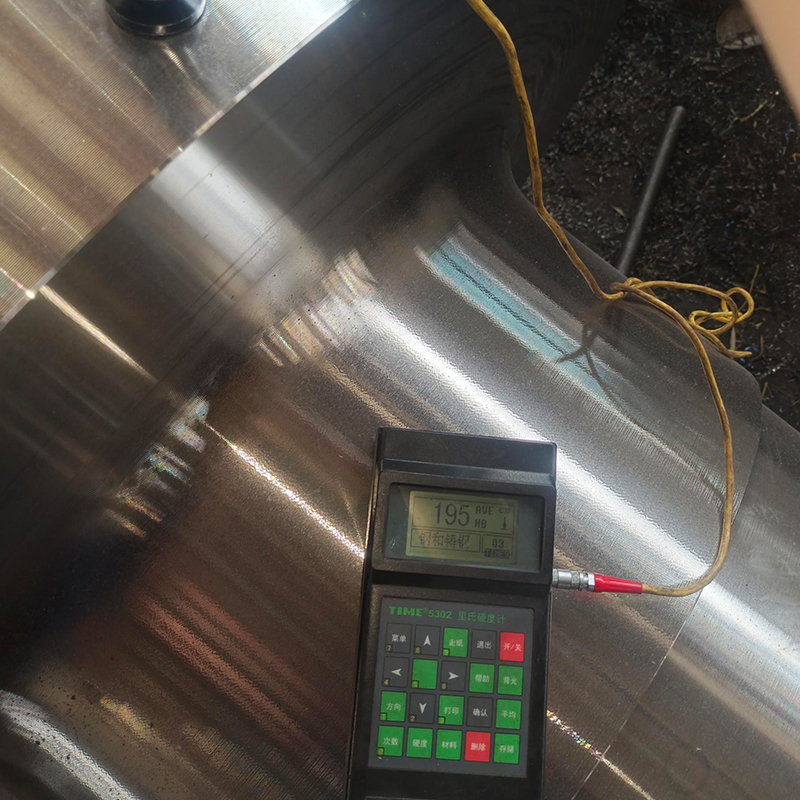

Forgiati per alberi intermedi marini in acciaio C45E Forgiatura albero intermedio C45E, 12.100 kg, con trattamento termico e lavorazioni meccaniche di precisione; concordare i registri dei test e dei trattamenti nelle prime fasi dell'ordine di acquisto. Visualizza il prodotto →

I registri dei trattamenti termici sono spesso la parte più debole del dossier di un fornitore. Il nostro riepilogo delle nozioni di base sul trattamento termico dei metalli spiega quali parametri una geometria vorrà vedere.

Perché i forgiati certificati ABS vengono rifiutati o ritardati

In pratica, i rifiuti raramente derivano da una prova di trazione fallita. Provengono da lacune nelle prove.

• Un certificato che copre il calore dell'acciaio ma non il singolo articolo, il che interrompe la tracciabilità dell'unità.
• Un provino di prova forgiato con un calore diverso o sottoposto a un trattamento termico diverso rispetto alla parte finita.
• La dispersione della durezza oltre il limite della regola indica una trasformazione incompleta durante la tempra.
• Prove di impatto alla temperatura sbagliata o con l'orientamento sbagliato del provino.
• Esame ad ultrasuoni eseguito prima del trattamento termico finale, quindi i risultati non rappresentano più la condizione consegnata.
• Mancano grafici del forno o un registro di addebito che non possa collegare la parte a un ciclo specifico.
• Riparazione di saldature non autorizzata scoperta durante il sopralluogo finale.
• Marcatura persa durante la lavorazione, senza possibilità di collegare il pezzo finito al suo certificato.

Ognuno di questi è economico da prevenire e costoso da correggere. Una volta che un albero è stato lavorato a macchina, un nuovo test solitamente significa scartare materiale o negoziare una concessione.

Tempi di consegna, costi e valore di un'opera approvata

La certificazione comporta costi reali: materiale aggiuntivo per i tagliandi, presenza di ispettori, esami aggiuntivi e un carico di lavoro di documentazione parallelo alla produzione. Per un primo articolo, aspettati da una a tre settimane di tempo di consegna extra. Su ordini ripetuti prodotti in base a un accordo di lavoro approvato, che può ridursi a pochi giorni perché l'ispezione si sposta su una base di sorveglianza anziché sulla partecipazione a ogni test.

La leva migliore è scegliere un falsorio che controlla internamente l'intera catena. Ogni processo in subappalto rappresenta un altro passaggio di tracciabilità e un'altra possibilità che i registri arrivino incompleti.

ACE Group produce componenti forgiati in un sito di 55 acri nel Jiangsu con oltre 50.018 metri quadrati di spazio produttivo coperto, commissionato nel novembre 2025. L'officina utilizza martelli elettroidraulici da 3, 5 e 15 tonnellate e laminatoi ad anelli verticali da 1 metro e 1,5 metri, supportati da forni di riscaldamento a gas, forni per resistenza al trattamento termico, vasche di tempra, attrezzature per tempra a induzione e centri di lavoro. Forgiatura, trattamento termico, lavorazione meccanica, fabbricazione di saldature e rivestimento superficiale rientrano in un unico sistema di qualità, che mantiene intatta la tracciabilità del numero di colata dall'ingresso dell'acciaio alla spedizione.

Forgiati di timoni per sistemi di governo marini Forgiati pesanti dell'asse del timone in 316L, 45E e 40Cr, esempio 8.700 kg e D522 × 6002 mm, forniti a disegno per la revisione in classe. Visualizza il prodotto →

Alberi, componenti del timone, flange e bulloni forgiati, ingranaggi grezzi e parti personalizzate non standard vengono forniti su disegno, con registrazioni di test e trattamenti preparati per la revisione della classe. Quando la notazione, il voto e il programma delle prove vengono confermati in fase di preventivo, il percorso di certificazione diventa prevedibile.

I forgiati certificati ABS hanno successo o falliscono in base alla preparazione piuttosto che alla qualità dell'acciaio. Stabilisci il voto, il tagliando del test, il livello dell'esame e la documentazione prima che venga versata la prima batteria, e il geometra diventa un punto di controllo su un percorso pianificato invece che un ostacolo alla fine di esso.
